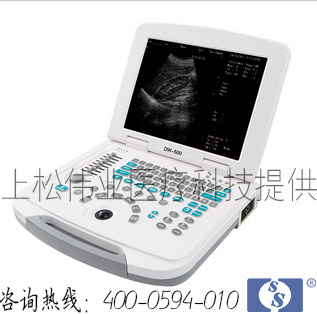

功能特點：

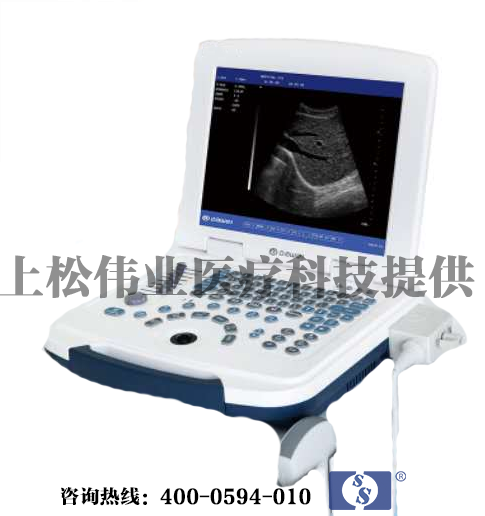

 DW-580是一款高清晰度、功能豐富的筆記本式超聲診斷儀。

 它的小巧輕便，圖像清晰，操作方便、續航能力強，在城市、鄉鎮、戶外等，各種環境下會診的超強優越性。

 多種充電方式更保證了在不同環境下檢查會診。

 2-4小時超長待機時間

 12.1英寸LED液晶顯示器

 強大的圖像后處理功能

一流的數字成像技術，圖像更清晰

 DBF全數字波束形成

 DRF實時逐點動態接受聚焦

 DRA實時動態聲速變跡

 THI組織諧波成像

 RDA實時動態孔徑成像

 DFS數控動態頻率掃描

 RDF實時動態濾波

穩定簡潔的操作系統

 12.1英寸LED液晶顯示器

背光硅膠鍵盤，更舒適耐磨，暗室中使用不再煩惱

 智能化菜單，人機對話輕松快捷

 顯示穿刺引導線，角度和位置可調

 多倍率顯示，病變診斷更準確

 外接USB存儲，圖像上傳更方便

 大容量的電影回放，圖像自動循環演示

 豐富的測量功能：距離，周長，面積，體積，產科測量表，心臟軟件包等

 性能介紹：

 顯示器：12.1英寸LED醫用顯示器

 掃描方式：凸陣/線陣/微凸

 探頭接口：1個,具有自動識別功能支持多種探頭工作。

 操作界面：中/英文界面

 顯示模式：B、B+B、4B、B+M、M

 電子聚焦：四段電子聚焦

 體位標記：≥30種

 變頻： 支持高頻探頭，具有2.5MHz、3.0MHz、3.5MHz、4.0MHz、5.0MHz、5.5MHz、6.5MHz、7.0MHz、7.5MHz 多種變頻接收；

 圖像鏡像：上下鏡像、左右鏡像、黑白翻轉

 測量： 距離、周長、面積、體積、心率、孕周（BPD、GS、CRL、FL、HC、AC、EDD、AFI）

         及預產期、胎重顯示預測等。

產科測量數據自動記憶、生成功能。

 字符顯示：日期、時鐘、姓名、性別、年齡、醫生、醫院、注釋（全屏幕字符編輯）

 電影回放：≥256幀，可連續回放或逐幅查看

 永久存儲：127幅，支持U盤存儲（可存可讀）

 灰階：256級

 具有穿刺引導功能，穿刺線位置可調節

 具有碎石定位，動態靶區跟蹤功能

 動態范圍：64-96dB

 智能TGC控制：8段。

 前 處 理： 可變孔徑, 動態變跡、動態數字濾波等。

 后 處 理： 8種γ校正、行相關、幀相關、點線相關、線性內插、數字時空濾波、數字勾

            邊增強、16種偽彩處理等。

 盲區：≤4

 最大顯示深度:240mm；

 幾何精度：橫向≤5%，縱向≤5%

 分辨率：側向≤2mm，軸向≤1mm

 接口：PAL-D視頻、USB接口（選配）

 顯示倍率： 6種顯示模式；病變診斷更準確。

×1.5、×1.8以上時，可提升深度顯示。

 增益范圍：0～99dB

標配：

12.1英寸液晶顯示器

3.5MHz電子凸陣探頭

選配件：

7.5MHz高頻探頭

6.5MHz腔體探頭

超聲影像工作站

便攜臺車

TY-6858A（B）–I 數字化B型超聲診斷儀功能及規格

技術參數

產品性能：

產品特點：

 便攜式推車

產品參數：

掃描方式：凸陣/線陣/微凸

 探頭接口：1個,具有自動識別功能支持多種探頭工作。

 操作界面：中/英文界面

 顯示模式：B、B+B、4B、B+M、M

 電子聚焦：四段電子聚焦

 體位標記：≥30種

 變頻： 支持高頻探頭，具有2.5MHz、3.5MHz、4.5MHz、5.5MHz、6.5MHz、7.5MHz、8.5MHz變頻接收；

 圖像鏡像：上下鏡像、左右鏡像、黑白翻轉

 測量： 距離、周長、面積、體積、心率、孕周（BPD、GS、CRL、FL、HC、AC、EDD、AFI）

         及預產期、胎重等。

 字符顯示：日期、時鐘、姓名、性別、年齡、醫生、醫院、注釋（全屏幕字符編輯）

 電影回放：≥256幀，可連續回放或逐幅查看

 永久存儲：U盤存儲（可存可讀）

 灰階：256級

 具有穿刺引導功能，穿刺線位置可調節

 具有碎石定位，動態靶區跟蹤功能

 動態范圍：64-96dB

 智能TGC控制：8段。

 前 處 理： 可變孔徑, 動態變跡、動態數字濾波等。

 后 處 理： 8種γ校正、行相關、幀相關、點線相關、線性內插、數字時空濾波、數字勾邊

             增強、7種偽彩處理等。

 盲區：≤4

 最大顯示深度:242mm；

 幾何精度：橫向≤5%，縱向≤5%

 分辨率：側向≤2mm，軸向≤1mm

 接口：PAL-D視頻、USB接口（選配）

 顯示倍率： 16種顯示模式；病變診斷更準確。

×0.8、×1.0以上時，可提升深度顯示。

 增益范圍：0～99dB

 8800MAH鋰離子電池,從容保證續航能力

 主機尺寸：330x289x70mm（長x寬x高）；

 凈重：4.7kg；毛重：9.5kg；

 包裝尺寸：470mm*400mm*22mm（標準）

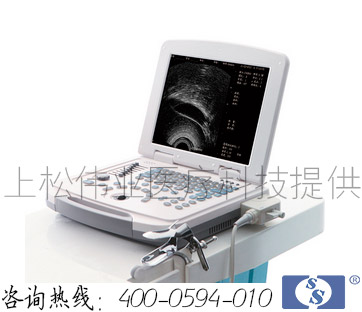

產品性能：

功能特點：

 定位精確 手術效率高：實時動態頻率掃描等全數字超聲成像技術、生成精確的圖像引導手術器械迅速到大手術位置，避免損傷子宮內膜和子宮穿孔的現象，即減輕了患者的痛苦又極大提高了手術效率。
高密度全數字波束形成：采用全新一代混頻技術、數字嵌入系統及數字整序技術
有效提升系統的穩定性、可靠性：實時動態孔徑成像，充分保證圖像的精度和清晰度
性能介紹：
操作界面：中文界面。
圖像灰階：256。

顯示模式：B、B+B、B+M、B+M/M、M、4B。

電影回放：≥500 幀。

圖像存儲：≥64 幀。

體標：    ≥40 種。

顯示深度：最大250mm（CXA60R 凸陣探頭）。
掃描角度:

                    b) CXA60R凸陣探頭： 60o可視可調；
測量功能:

                    c) 產科測量：雙頂徑、股骨長、腹圍、頭圍、頭臀長、腹徑、孕囊、末次月經、孕齡、預產期、胎重；
標準配置：
主機
CXA10R/6.5MHz 腔內探頭
10英寸顯示器
擴陰器
選配：

CXA60R/3.5MHz 凸陣探頭

產品參數：

操作界面：中文界面。
圖像灰階：256。
顯示模式：B、B+B、B+M、B+M/M、M、4B。
電影回放：≥500 幀。
圖像存儲：≥64 幀。
體標：    ≥40 種。
顯示深度：最大250mm（CXA60R 凸陣探頭）。
實時深度提升：16 級可調；圖像局部放大。
掃描角度:
                    a) CXA10R 腔內探頭：152o可視可調；
                    b) CXA60R凸陣探頭： 60o可視可調；
TGC調節: 總增益、8 段TGC 調節器。
圖像放大：實時放大（16 級可調），局部放大（≥2 倍）。
圖像調節：黑白、左右、上下、亮度、對比度、焦點數、焦點間距、焦點位置、動態范圍、掃描角度、掃描線密度、聲功率、幀相關、M 速度。
圖像處理：圖像平滑/銳化、組織諧波、伽瑪校正、直方圖。
注釋功能：日期，時鐘，姓名，病歷號，性別，年齡，醫生、醫院、全屏幕字符編輯。
動態范圍：64-192dB，可調
體位標記：≥40 種。
測量功能:
                    a) 常規測量：距離、周長、面積、體積；
                    b) 心臟測量：左心室（LV<VF>）、主動脈瓣（AV）、二尖瓣（MV）、肺動脈瓣（PV）、三尖瓣（TV）、心率（HR）；
                    c) 產科測量：雙頂徑、股骨長、腹圍、頭圍、頭臀長、腹徑、孕囊、末次月經、孕齡、預產期、胎重；
報告功能：自動生成腹部、泌尿、產科、心臟報告。
外部接口：Video 視頻接口、RS-232 接口、USB2.0 接口

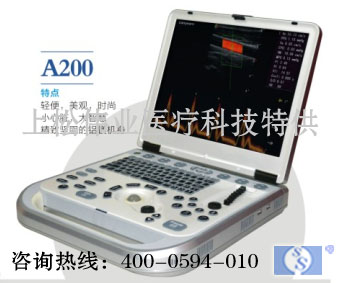

產品簡介：

外觀精美，款式新穎；全數字成像技術圖像清晰；計算機平臺功能強大；強大圖文管理系統；內置工作站，可編輯詳細診斷報告。

產品特點：輕便，美觀，時尚 ；小心臟，大智慧；精致堅固的鋁鎂機身。

主要功能：

復合數字超聲技術

▲多核Inter處理器

▲寬頻全數字波束形成

▲多波束并行處理

▲梯形成像

示屏尺寸：17寸高分辨率彩色液晶監視器

標準配置：主機一臺+3.5MHz腹部變頻探頭+6.5MHz腔體變頻探頭+7.5MHz高頻線陣探頭+15英寸逐行掃描無閃爍高分辨液晶顯示器+USB接口+Dicom3.0 +圖像存儲單元+?？瞥曑浖?組織諧波+圖像處理優化

可選配置：相控陣探頭、容積探頭、3D+4D、黑白視頻打印機、激光打印、探頭穿刺架、U盤

產品簡介：

外觀精美，款式新穎；全數字成像技術圖像清晰；計算機平臺功能強大；強大圖文管理系統；內置工作站，可編輯詳細診斷報告。

技術參數：

產品簡介：

外觀精美，款式新穎；全數字成像技術圖像清晰；計算機平臺功能強大；強大圖文管理系統；內置工作站，可編輯詳細診斷報告；豐富的計測軟件包；硬盤和U盤超大容量圖像與電影回放存儲；可接普通USB激光和噴墨打印機；網絡連DICOM接遠程傳輸功能；3D(三維)成像功能(選配)；可外接電池工作；10.4寸彩色液晶屏幕；雙探頭插座；8段TGC增益控制；可選硅膠背光防水鍵盤；小巧輕便，便于攜帶和運輸。

技術指標：

·顯示器：10.4寸液晶顯示器

·探頭接口：2個

·顯示模式：B、B/B、4B、B+M、M

·顯示深度：最大250mm

·增益調節：手動滑竿8段TGC調節

·焦點數量：4個，焦點數量、位置可調、間距可調

·探頭頻率：所有探頭均為寬頻、可變頻，頻率范圍2.5MHZ—10MHZ

·成像技術：全數字化波束形成器、連續動態聚焦及連續可變孔徑、A/D采樣通道數32路

·圖像處理：前處理、后處理、

動態范圍、幀相關、線平均、邊緣增強、黑白翻轉、左右翻轉、上下翻轉，灰階變換、灰度級調整、對比度、亮度、伽瑪校正、降噪

·應用類型選擇功能：不同應用類型不同圖像參數，直接選擇調出合適參數，減少重復的圖像調節工作量

·體位標記：140種（不同應用類型顯示不同體標組）

·系統設置功能：可設置操作語言、醫院信息、應用類型（人用或獸用）、產科公式和數據、不同應用類型圖像參數等

·圖像放大功能：具有10種放大倍率，在單B狀態下，選取要檢查的區域，對圖像進行2種倍率的局部放大和畫中畫功能

·電影回放：可設置為128/256/512/1024幀，先進的雙向電影回放和逐幀回放，回放幀數可設置為64/128/256幅；

·測量與計算：

 B模式常規測量：距離、周長/面積、體積、角度、髖關節角度、直方圖、斷面度、比率、狹窄率

M模式常規測量：心率、時間、距離、速度、斜率

一般腹部測量：肝臟、膽囊、左、右腎臟、胰腺、脾臟

婦科測量：子宮、子宮頸、子宮內膜、左右卵巢、左右卵泡

產科測量：胎齡孕齡、胎兒體重、羊水深度指數

心臟測量：左心室測量、左心室功能、壁厚評估

泌尿科測量：膀胱容積、殘余尿量、前列腺、腎臟

小器官測量：眼科、、頜面部、頸部

·圖像存儲：內置存儲盤機內可永久存儲上萬幅圖像和大量電影回放文件，也支持U盤存儲

·圖像管理功能：具有強大的存儲圖像、電影回放文件管理系統

·DICOM：3.0接口支持以DICOM格式顯示和傳送圖像

·圖像報告生成功能：內置報告工作站，并內置大量報告描述模板，可快速生成詳細診斷報告

·3D（三維）成像功能：重建三維功能（選配）

·可外接USB激光/噴墨打印機，打印輸出的圖像或報告

·軟件升級：可通過U盤進行軟件升級

·外形尺寸：400x320x200mm

·凈重：2.8kg

標準配置：

主機1臺、凸陣探頭1只、背包1個

可選配件：

·線陣、腔體、微凸、直腸探頭

·三維功能

·外置電池

·臺車
